| 特性 | 1.1 | 型號 | EDB15Ⅱ-30 | EDB20Ⅱ-30 | EDB30-30 | |
| 1.2 | 動力（電動、柴油、汽油、液化氣、手動） | 電動 | 電動 | 電動 | ||
| 1.3 | 操作方式 | 激光導航 | 激光導航 | 激光導航 | ||
| 1.4 | 額定載荷能力 | Q(Kg) | 1500 | 2000 | 2000 | |
| 1.5 | 載荷中心距 | C(mm) | 500 | 500 | 600 | |
| 1.6 | 承載距離 | x(mm) | 155 | 155 | 207 | |
| 1.7 | 軸距 | y(mm) | 1000 | 1400 | 1500 | |
| 重量 | 2.1 | 含蓄電池時自重 | kg | ≈2800 | ≈2900 | ≈4600 |
| 輪子、底盤 | 3.1 | 輪子種類 前/后 | 聚氨酯輪 | 聚氨酯輪 | 聚氨酯輪 | |
| 3.2 | 前輪規格 | ?×w(mm) | Φ310X120 | Φ310X120 | Φ382X142 | |
| 3.3 | 后輪規格 | ?×w(mm) | Φ267X114 | Φ267X114 | Φ343X150 | |
| 3.4 | 平衡輪規格 | ?×w(mm) | / | / | / | |
| 3.5 | 驅動輪，平衡輪/承載輪數量（x=驅動輪） | 1X,0/2 | 1X,0/2 | 1X,0/2 | ||
| 3.6 | 前輪距，驅動端 | b10(mm) | / | / | / | |
| 3.7 | 后輪距，承載端 | b11(mm) | 1020 | 1020 | 1130 | |
| 尺寸 | 4.1 | 門架縮回時高度 | h1(mm) | 2110 | 2110 | 2195 |
| 4.2 | 提升高度 | h3(mm) | 3000 | 3000 | 3000 | |
| 4.3 | 作業時門架最大高度 | h4(mm) | 3970 | 3970 | 4060 | |
| 4.4 | 貨叉離地高度（最小） | h13(mm) | 40 | 40 | 45 | |
| 4.5 | 車體長度（含觸邊） | l1(mm) | 2530 | 2930 | 3200 | |
| 4.6 | 車體寬度（含觸邊） | b1(mm) | 1205 | 1205 | 1370 | |
| 4.7 | 整車高度（含導航儀） | h′（mm） | 2145 | 2145 | 2435 | |
| 4.8 | 貨叉尺寸 | s/e/l(mm) | 40/122/1070 | 40/122/1070 | 45/125/1070 | |
| 4.9 | 擋貨架外寬 | b3（mm） | 950 | 950 | 800 | |
| 4.10 | 貨叉外寬 | b5（mm） | 680 | 680 | 680 | |
| 4.11 | 最小離地間隙（軸距中心） | m2(mm) | 50 | 50 | 85 | |
| 4.12 | 堆垛通道寬度，托盤1000×1200（C500) | Ast(mm) | 2600+300 | 2985+300 | 3250+300 | |
| 4.13 | 堆垛通道寬度，托盤800×1200（C600) | Ast(mm) | 2715+30 | 3100+300 | 3365+300 | |
| 4.14 | 最小轉彎半徑 | Wa(mm) | 1300 | 1685 | 1900 | |
| 性能 | 5.1 | 起升速度，空載/滿載 | mm/s | 165/105（泵控可調） | 165/105（泵控可調） | 230/210（泵控可調） |
| 5.2 | 下降速度，空載/滿載 | mm/s | 85/150（比列控制） | 85/150（比列控制） | 250/280（比列控制） | |
| 5.3 | 行駛速度，空載/滿載 | m/s | 1.5/1 | 1.5/1 | 1.5/1 | |
| 5.4 | 爬坡能力，空載/滿載 | % | 5/5 | 5/5 | 5/5 | |
| 5.5 | 行車制動 | 電磁 | 電磁 | 電磁 | ||
| 電機 | 6.1 | 驅動電機功率 | kw | AC3 | AC3 | AC8 |
| 6.2 | 驅動控制器 | 柯蒂斯 | 柯蒂斯 | 柯蒂斯 | ||
| 6.3 | 轉向電機 | kw | 伺服電機0.75 | 伺服電機0.75 | 伺服電機1.5 | |
| 6.4 | 泵電機 | kw | DC3 | DC3 | AC15 | |
| 6.5 | 泵控 | 柯蒂斯 | 柯蒂斯 | 柯蒂斯 | ||
| 6.6 | 下降控制方式 | 比例閥 | 比例閥 | 比例閥 | ||
| 6.7 | 電池類型 | 鋰電池 | 鋰電池 | 鋰電池 | ||
| 6.8 | 電池電壓/電容 | V/Ah | 24/200 | 24/200 | 48V300AH | |
| 其他 | 7.1 | 驅動控制方式 | 交流 | 交流 | 交流 | |
| 7.2 | 駕駛員耳邊噪音水平根據EN12053 | dB(A) | 75 | 75 | 75 |
皖公網安備 34012302000783號

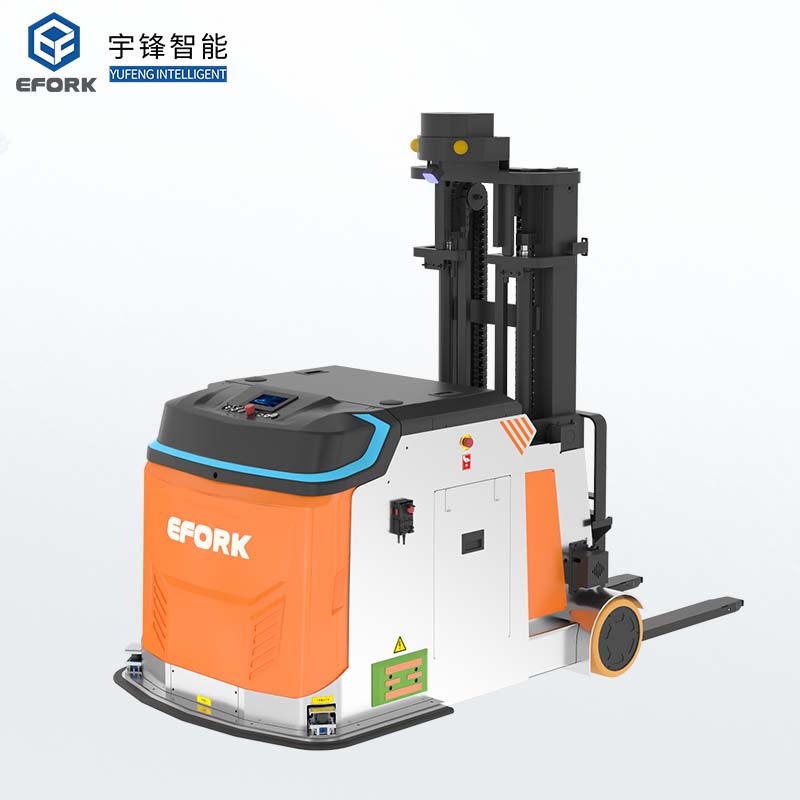

平衡重式叉車AGV
